CO2 en mediciones ecológicas de suelo, nieve y agua
Qué es el muestreo por equilibrio para medir CO2 en suelo, nieve y ecosistemas acuáticos, por qué el calefaccionado del sensor puede alterar la medición, y qué rango se necesita para perfiles profundos de suelo.
La sonda GMP343 de Vaisala está diseñada específicamente para mediciones ecológicas a la intemperie: respiración del suelo, CO2 ambiental y cámaras de crecimiento vegetal. Esta nota se enfoca en el método de muestreo por equilibrio usado en investigación de suelo, nieve y ecosistemas acuáticos. Para los principios generales de la medición por infrarrojo, ver la nota técnica sobre cómo medir CO2.
A diferencia de un entorno industrial controlado, acá el desafío es medir sin alterar el sistema que se está estudiando — ni por el método de muestreo, ni por el propio instrumento.
Esta nota cubre
- Qué es el muestreo por equilibrio y cómo se usa en suelo, nieve y agua
- Por qué el calefaccionado del sensor puede alterar la medición en el campo
- Qué rango de medición se necesita para perfiles profundos de suelo
Qué es el muestreo por equilibrio
El muestreo por equilibrio circula aire en un circuito cerrado que incluye la sonda de CO2, una bomba y un tramo de tubing semipermeable. La membrana permite el intercambio de gas con el medio circundante (suelo, nieve o agua) hasta que la concentración dentro del circuito alcanza el equilibrio con la concentración externa — sin necesidad de extraer una muestra líquida ni alterar físicamente el punto de medición.
El tiempo de respuesta depende del material del tubing: un tramo de silicona de 1 metro sumergido en agua tarda alrededor de 1,18 horas en alcanzar la mitad del cambio total (vida media), mientras que uno de 2 metros tarda unos 0,51 horas. Un tubing de PTFE sinterizado responde más rápido (cerca de 0,32 horas), aunque agrega complejidad de instalación.
Por qué el calefaccionado del sensor puede alterar la medición en el campo
La GMP343 calefacciona el cabezal del sensor para evitar condensación en los componentes ópticos — la misma solución que resuelve el problema de humedad en entornos industriales cerrados. Pero en mediciones ecológicas a la intemperie, ese mismo calor puede convertirse en una fuente de error: en mediciones de nieve se observó que la nieve alrededor de la sonda se derretía antes de tiempo, probablemente por efecto del calefaccionado, alterando la condición que se buscaba medir.
La recomendación práctica es usar el calefaccionado con cautela en estudios de campo, y monitorear la temperatura del suelo o la nieve a un centímetro de la sonda para detectar si el calor del instrumento está afectando el entorno inmediato de la medición.
Qué rango de medición se necesita para perfiles profundos de suelo
El rango estándar de 0–5.000 ppm puede quedarse corto para perfiles de CO2 en suelo durante la temporada de crecimiento: a mayor profundidad, la concentración puede acercarse a 20.000 ppm por la actividad biológica acumulada. Para este caso, existe una versión de la GMP343 con módulo GMM221 que mide hasta 20.000 ppm, pensada específicamente para perfiles de suelo más profundos.
En estudios acuáticos, además, hay que considerar el bioensuciamiento (biofouling) del tubing sumergido — la recomendación práctica es reemplazar el tramo de silicona mensualmente para mantener la respuesta del sistema dentro de lo esperado.
Este contenido técnico está basado en la investigación de Vaisala sobre muestreo por equilibrio para mediciones ecológicas, desarrollada en conjunto con la estación biológica de Lammi y el Departamento de Ecología Forestal de la Universidad de Helsinki. AKRIBIS es partner autorizado de Vaisala para distribución y soporte técnico en la región — conocé la línea completa de instrumentación Vaisala.
Instrumentos para medir CO2
-

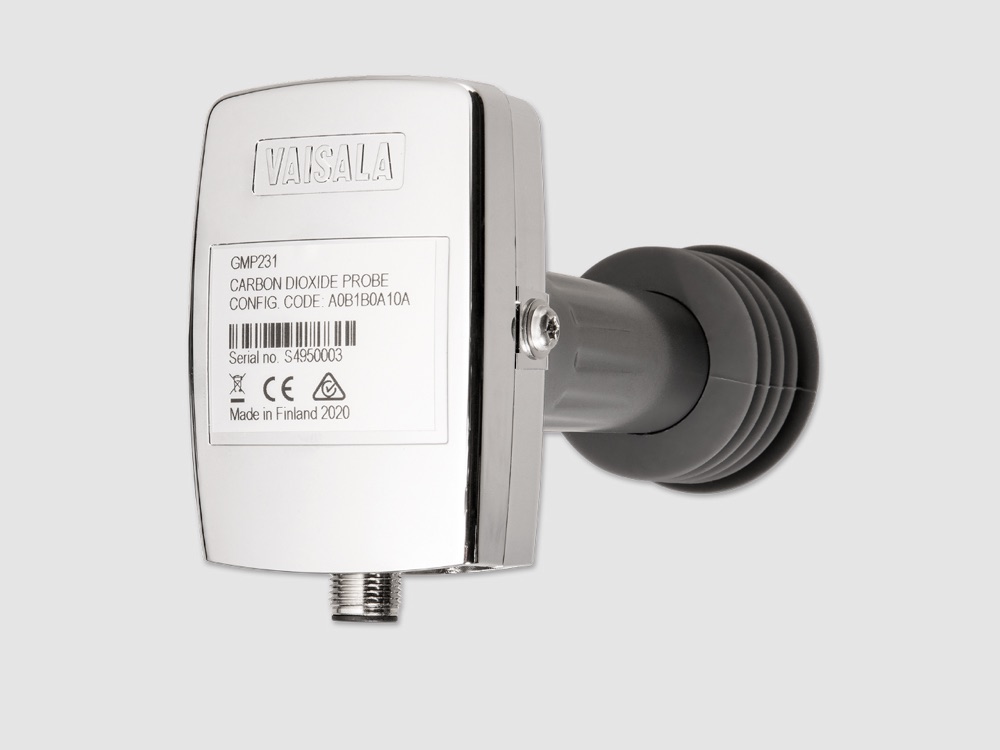

GMP231 Sonda de CO2 esterilizable por calor para incubadoras -
GMP251 Sonda de CO2 para mediciones a nivel porcentual -
GMP252 Sonda de CO2 CARBOCAP® para mediciones en ppm -

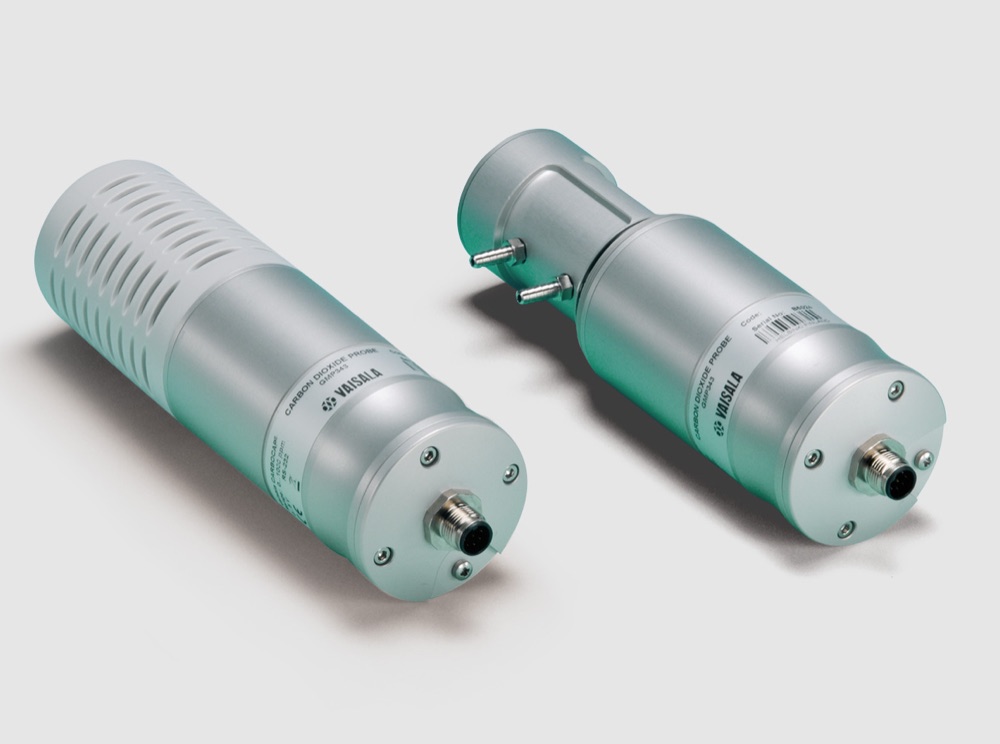

GMP343 Sonda de CO2 robusta para mediciones ecológicas -

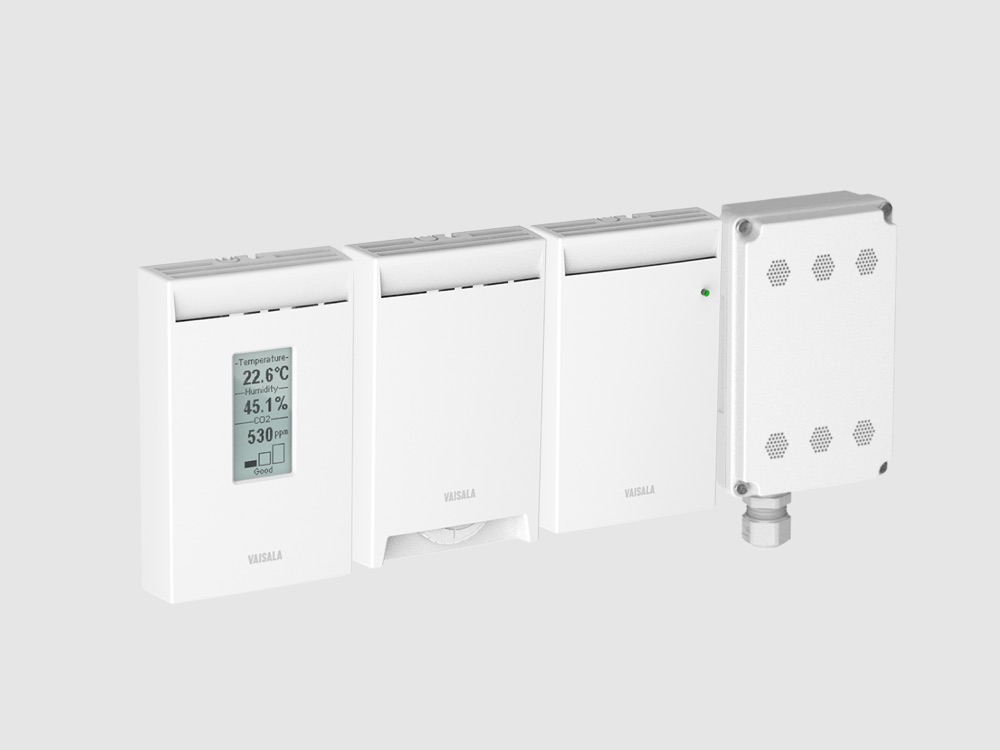

GMW80 Transmisor de pared de CO2, humedad y temperatura para calidad de aire interior -

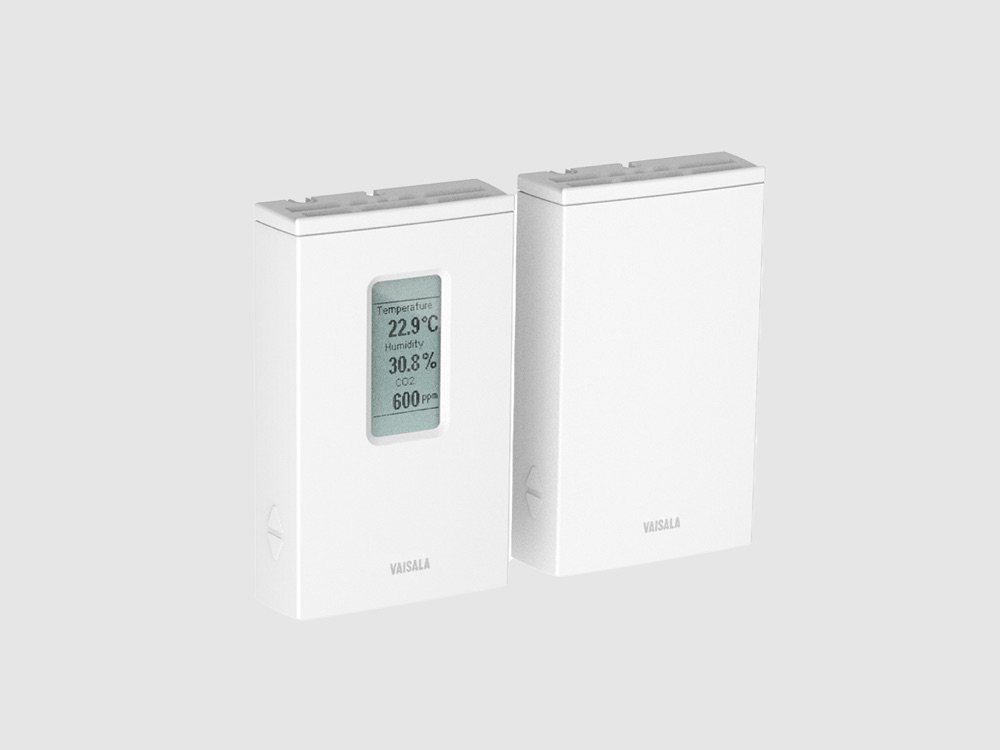

GMW90 Transmisor de pared de CO2 para proyectos de construcción sustentable -
Indigo200 Transmisor compacto de una sonda para el ecosistema Indigo -
Indigo500 Transmisor universal para sondas compatibles con Indigo -
Indigo80 Indicador portátil para sondas compatibles con Indigo -

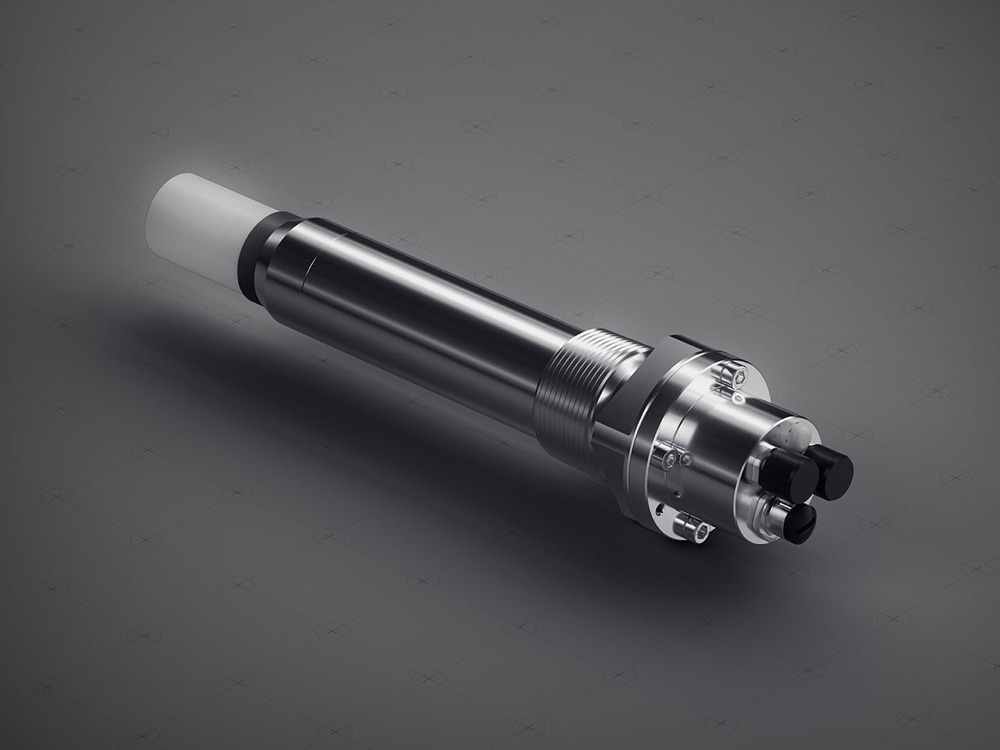

MGP241 Instrumento multigás de CO2 para captura y almacenamiento de carbono -
