Índice de refracción
Determinación de concentración y pureza de líquidos en procesos industriales, alimenticios y de laboratorio.
Contenido de Vaisala · consultado el Ver la fuente original
Contenido de Vaisala
Medición de líquidos con refractómetros de proceso en línea

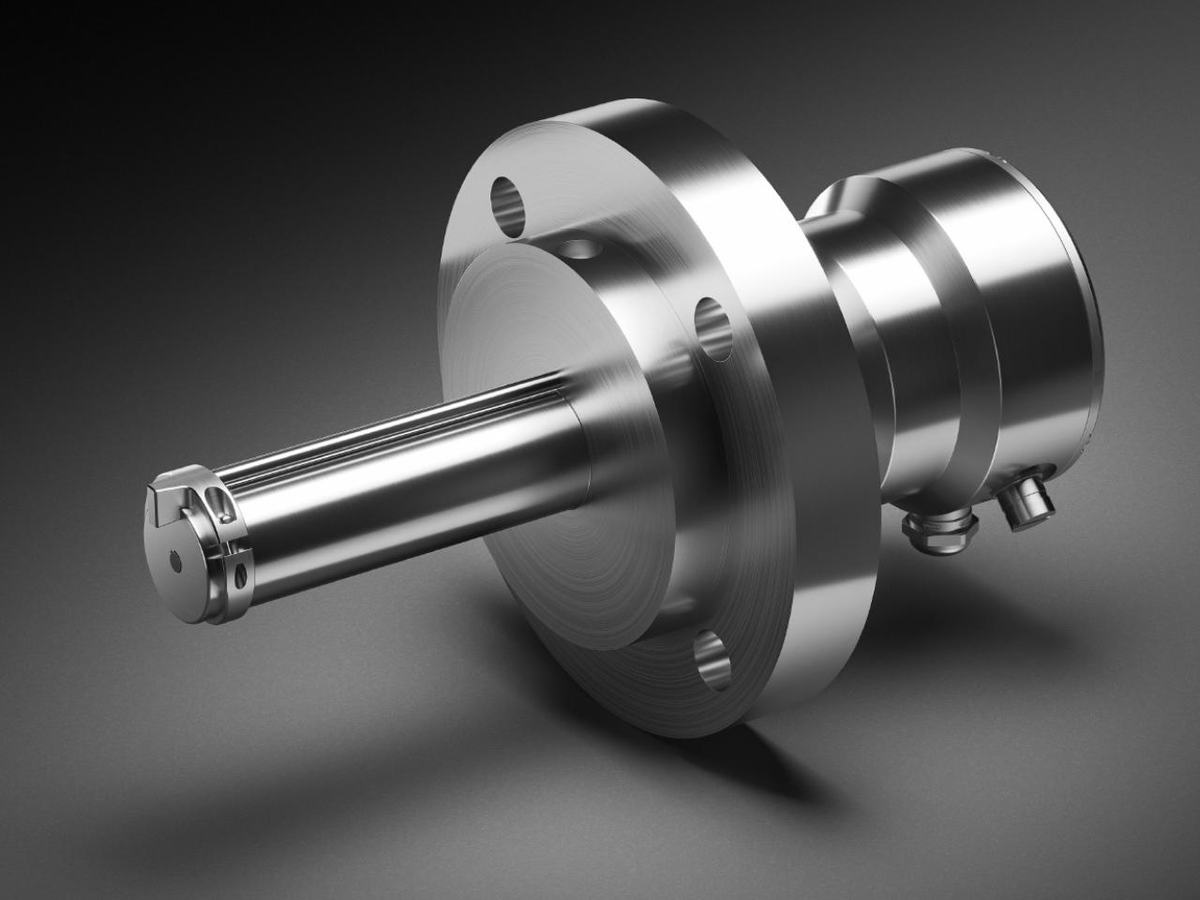

Lo último: Familia de productos de refractómetros de proceso Vaisala Polaris™
Los refractómetros de proceso Vaisala Polaris se utilizan para mediciones de líquidos en línea con el fin de habilitar tareas de control de procesos y automatización industrial. Son dispositivos autónomos e inteligentes que miden e indican unidades de concentración e información de diagnóstico. Proporcionan salidas de 4-20 mA o Modbus RTU para conectarse directamente al sistema de control. Todos los refractómetros de proceso también se pueden conectar con el Indigo520 para refractómetros de proceso para la interfaz de usuario física y la expansión de funciones.
Los refractómetros Vaisala Polaris representan la última línea de productos de 5a generación. Los refractómetros de proceso pasaron a formar parte de Vaisala en 2019, luego de la adquisición de K-PATENTS, un innovador líder con más de 40 años de experiencia en el diseño y la fabricación de refractómetros de proceso industrial para satisfacer una amplia gama de aplicaciones.
Nuestras importantes inversiones en investigación y desarrollo nos han permitido ganar el reconocimiento mundial por ofrecer productos innovadores, confiables y de la más alta calidad.
Mediciones precisas y sin desviaciones para la concentración de líquidos
Los refractómetros de proceso Vaisala Polaris se utilizan ampliamente para determinar la concentración o la densidad del líquido. Esta medida ha sido un elemento importante en las industrias de procesamiento por mas de un siglo. Nuestra avanzada tecnología de refractómetro digital puede mejorar significativamente el rendimiento de las operaciones de refinación, fabricación y control de calidad.
Las mediciones de concentración en tiempo real obtenidas a través de nuestros refractómetros en línea se pueden utilizar como una valiosa herramienta predictiva para lograr una concentración final óptima. Se necesita una respuesta rápida y precisa para optimizar la producción. Al reducir la variación del promedio medio de la concentración del producto, es posible reducir los costos. El ahorro de costos está relacionado con el valor del componente que se mide.
Comentarios de clientes:
"La medición es confiable y estable, incluso cuando las vibraciones de las membranas son fuertes".
– Planta de proteína de suero concentrada, Nueva Zelanda
"Nuestros residuos anuales en la línea de llenado alcanzaban los millones de litros. Al reemplazar los medidores de flujo volumétrico y turbidez con el refractómetro en línea, logramos reducir el tiempo de cambio un mínimo legal de 5 minutos, lo cual a su vez nos permitió reducir los residuos en dos tercios".
– Productos lácteos, Europa.
"El refractómetro de proceso en tiempo real es una gran alternativa a los tituladores, lo que permite ahorrar tiempo y materiales”.
– Planta farmacéutica, Austria

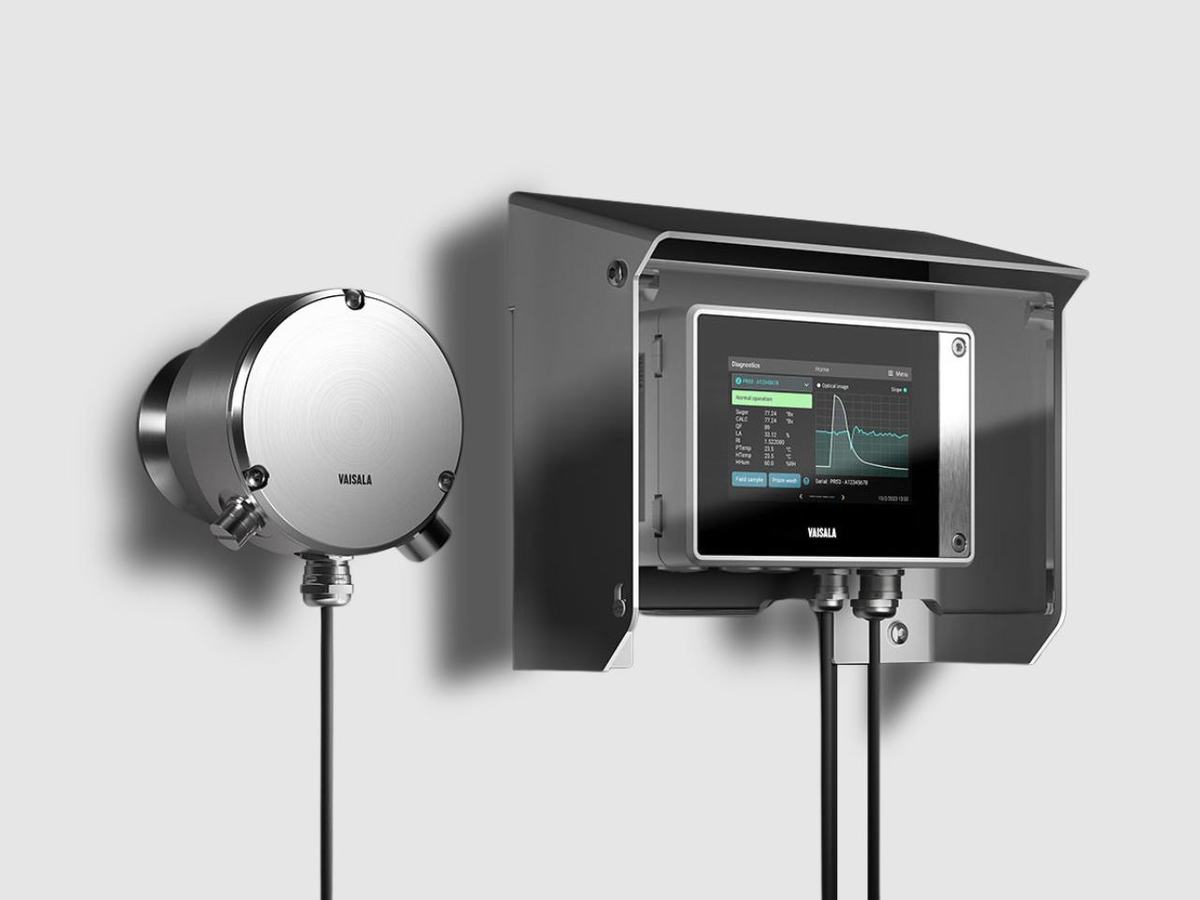

Sistema completo de transmisor Indigo520 y refractómetro de proceso

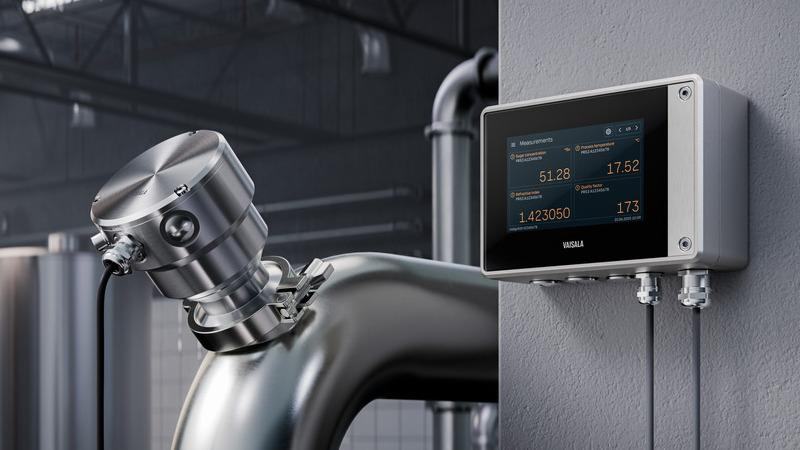

El Vaisala Polaris combinado con el transmisor Indigo520 para refractómetros de proceso forma un dúo impresionante, que ofrece características atractivas para todos los usuarios. El Indigo520 permite el registro de datos, el control de lavado prisma, el ajuste de la configuración y los parámetros de medición y las actualizaciones del servicio de Indigo.
El Indigo520 para refractómetros de proceso ofrece una conectividad de sistema versátil mediante dos entradas analógicas o digitales seleccionadas para refractómetros de proceso y otras sondas compatibles con Indigo, cuatro salidas analógicas configurables para relés de alarma y protocolo digital ModBus TCP/IP.
Principio de medición completamente digital basado en la física
El refractómetro funciona según el principio de la medición del ángulo crítico. Dentro del refractómetro hay una fuente de luz, un prisma y un detector de imagen. Se emiten rayos de luz con ángulos variables hacia el prisma y la interfaz del proceso. Los rayos con un ángulo pronunciado se reflejan en parte en el detector de imágenes y en parte se refractan en el proceso. Los rayos con un ángulo bajo se reflejan totalmente en el detector. El ángulo crítico es el ángulo a partir del cual comienza la reflexión total.
La cámara CCD que se encuentra en el interior del refractómetro detecta un campo brillante y un campo oscuro que corresponde a luz parcialmente reflejada y luz totalmente reflejada, respectivamente. La posición del límite entre estos campos indica el ángulo crítico, que es proporcional al índice de refracción y, por lo tanto, a la concentración de la solución. Como el principio de medición se basa en la física y la ley de refracción, no hay desviaciones.
Un sensor de temperatura incorporado mide la temperatura T en la interfaz del líquido de proceso. El sensor convierte el índice de refracción nD y la temperatura T en unidades de concentración. El refractómetro Vaisala Polaris puede indicar diferentes escalas, por ejemplo, Brix, densidad del líquido o concentración por peso. El programa de diagnóstico asegura que la medición sea confiable.
Obtenga más información acerca del Principio de medición del índice de refracción (PDF) y la ley de la refracción.
Refractive Index measurement principle, critical angle measurement
Industrias y aplicaciones
Los refractómetros de proceso ayudan a lograr las especificaciones deseadas del producto con una mejor calidad del producto mientras optimizan el proceso y ahorran en el consumo de energía, materias primas, agua, vapor y productos químicos.
Químicos
Medición en línea de la concentración de ácidos, soluciones alcalinas, alcoholes, hidrocarburos, solventes y muchas otras soluciones en la industria química. Mida los cambios en las concentraciones de productos químicos líquidos en las condiciones más adversas de la industria de procesamiento químico. Vea los procesos y las aplicaciones típicos en los que se puede usar el refractómetro en línea para controlar la calidad del producto y el proceso.
Alimentos y bebidas
Brix en línea, sólidos disueltos totales u otras concentraciones líquidas para lácteos, suero, elaboración de cerveza, jugos, refrescos, productos de carne y pescado, ingredientes y procesamiento de frutas y verduras. Mediciones estables de concentración de líquidos en línea para productividad instantánea y ganancias de material, además de una operación de proceso simplificada. Obtenga más información de los ejemplos de aplicación.
Refinación de petróleo y petroquímica
Operaciones de carga y descarga, alquilación de ácido sulfúrico, tratamiento de gases amínicos, deshidratación de gases y producción de aceites lubricantes Elimine el muestreo, mejore la consistencia del producto y la seguridad de las operaciones y optimice el proceso con la ayuda de los refractómetros de proceso Vaisala Polaris.
Farmacéutica y biotecnología
Desarrollo y producción de ingredientes farmacéuticos activos (API, Active Pharmaceutical Ingredients), fermentación farmacéutica, producción de vacunas y penicilina, concentración y filtración de proteínas El refractómetro de proceso Polaris proporciona mediciones continuas, precisas y repetibles para optimizar los procesos de Investigación y Desarrollo y producción.
Celulosa y papel
Licor negro, licor verde, lavado de pasta de celulosa, filtrados y otros líquidos en línea de recuperación química y líneas de fibra Optimice los procesos en la industria de la pulpa y el papel
Semiconductor
KOH (hidróxido de potasio), H2SO4 (ácido sulfúrico), HF (ácido fluorhídrico), NH4OH (hidróxido de amonio), HCl (ácido clorhídrico), IPA (alcohol isopropílico), EKC, lechadas de CMP y otros Monitoreo de concentración en tiempo real de procesos químicos húmedos, incluida la fabricación, el grabado y la limpieza de obleas
Azúcar
Control de la cristalización del azúcar de caña y remolacha Refractómetro de proceso en línea para un control avanzado de la sobresaturación y para garantizar la formación y el crecimiento de cristales finos. Aprenda a optimizar los procesos de refinado y molienda de azúcar de caña y remolacha para lograr una conservación sustancial de la energía.
Endulzantes
Medición de sólidos disueltos totales (TDS, Total dissolved solids) en la producción de edulcorantes de almidón y sustitutos del azúcar como glucosa (dextrosa), jarabe de glucosa de fructosa, jarabe de maíz y sorbitol. Medición de la concentración de líquidos en línea para la fabricación de edulcorantes líquidos y cristalinos. Aprenda a usar el refractómetro de proceso en línea para optimizar los procesos posteriores y cumplir con las estrictas especificaciones del producto final.
Beneficios clave
Rango de medición completo
El refractómetro funciona en todo el rango de medición del índice de refracción (nD) 1,3200 - 1,5300, que corresponde a 0-100 Brix. Rangos de medición opcionales disponibles.
Óptica CORE
El elemento Óptica CORE incorporado , elimina el riesgo de fugas y derivas.
Sistema completamente digital
Los cambios de color, burbujas, partículas, flujo, temperatura o presión no afectan el funcionamiento ni la precisión.
Soporta temperaturas de proceso altas y bajas
Modelo compacto -40 °…C130 °C (-40 °F…266 °F), modelo de sonda: 40 °C…150 °C (-40 °F…302 °F).
Salida de medición compensada por temperatura
El refractómetro tiene un sensor de temperatura Pt1000 incorporado para una medición rápida de la temperatura de proceso y una compensación automática de la temperatura.
Compatible con limpieza CIP y SIP
El refractómetro soporta los procesos CIP (limpieza del lugar) y SIP (esterilización del lugar) y la limpieza y el enjuague de las instalaciones.
Alta precisión
La precisión de la medición en línea es comparable a la precisión del laboratorio de producción. Lea más de nuestra declaración de precisión aquí
Fácil verificación de instrumentos in situ
Los refractómetros se entregan calibrados con el Índice de refracción estándar trazables por NIST para liquidos. Esto permite una fácil verificación del instrumento dentro del propio sistema de garantía de calidad del usuario, utilizando líquidos estándar y un procedimiento de verificación incorporado.
Fácil instalación
Instalación directamente en la línea de procesamiento principal o en el recipiente de procesamiento o vía una variedad de celdas de flujo; no se requieren arreglos de derivación. También es posible en recipientes con mezcladores o raspadores. Se encuentran disponibles soluciones diseñadas a medida.
Sin mantenimiento
El refractómetro no requiere mantenimiento regular, ya que no hay componentes de desgaste que necesiten cambiarse con regularidad. Esto significa un bajo costo de propiedad.
Aprobaciones y certificaciones de productos
Todos los instrumentos se desarrollan teniendo en cuenta las reglamentaciones específicas de la industria y los aspectos de seguridad. Las aprobaciones y certificados de los productos permiten la fabricación y suministro de productos de conformidad con ATEX, CSA, FM, IEC, CRN, KEMA, DEKRA Y SANITARY 3-A, EHEDG.
