Detección de gases en aceite de transformadores para diagnóstico de fallas y mantenimiento predictivo.
Contenido de Vaisala · consultado el Ver la fuente original
Los monitores DGA en línea en tiempo real de Vaisala ayudan a mitigar los riesgos y proteger los activos vitales de la industria energética.
Análisis de gas disuelto (DGA) en transformadores de potencia es un componente crítico para el mantenimiento basado en condiciones (CBM) , para la identificación de fallas y para la prevención de interrupciones imprevistas del transformador. Los niveles de gas en el aceite del transformador pueden indicar una falla y el índice de cambio en estos niveles puede usarse para determinar su severidad.
Los gases de falla claves en DGA son hidrógeno , metano, etano, etileno, acetileno, monóxido de carbono y dióxido de carbono.
Los clientes industriales y de servicios públicos ahora pueden aumentar de forma segura el rendimiento de los equipos, prolongar la vida útil, planificar el mantenimiento oportuno y evitar interrupciones inesperadas.
Los gases disueltos que aparecen en el aceite del transformador indican una falla, mientras que la tasa de cambio en las concentraciones de gas se usa para determinar la gravedad de la falla.
Un monitor DGA multigás, como el monitor Optimus DGA, es la mejor opción para sus transformadores críticos, ya que proporciona un mejor entendimiento de la condición actual de su transformador. Por otro lado, un monitor de un solo gas, como el MHT410, puede usarse como un simple indicador de alerta temprana.

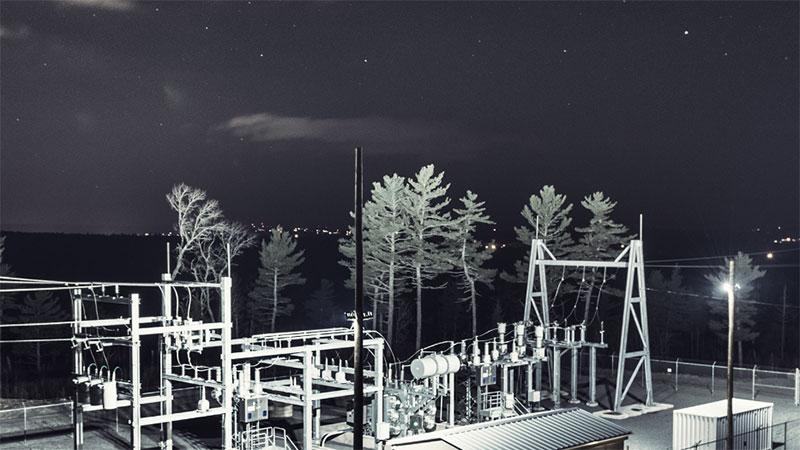

La presión total de gases es un método innovador para detectar fugas de aire en su transformador. Es un método sólido, confiable e intuitivo para garantizar que su transformador siga estando sellado contra el aire ambiente y el oxígeno.
OEl oxígeno envejecerá prematuramente y debilitará el papel de los bobinados de su transformador, lo que podría quitarle años a la vida útil operativa de su transformador. La presión total de gases es la respuesta. Y viene como estándar en el monitor DGA en línea Optimus™️ OPT100 de Vaisala.

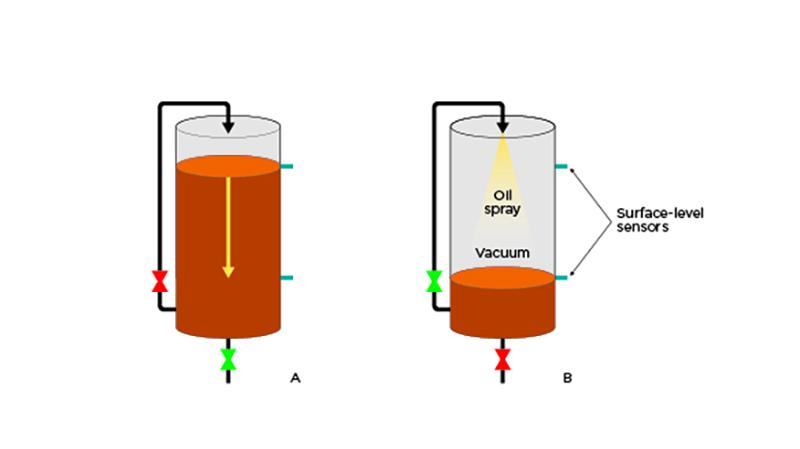

l Vaisala Optimus utiliza una tecnología patentada de extracción de gas de vacío, que tiene como resultado una extracción de los gases disueltos mucho más completa que con el método de espacio de cabeza tradicional y otros métodos de separación.
Esto conduce a resultados más precisos y fiables, independientemente del tipo de aceite, la antigüedad o el total de gases disueltos.

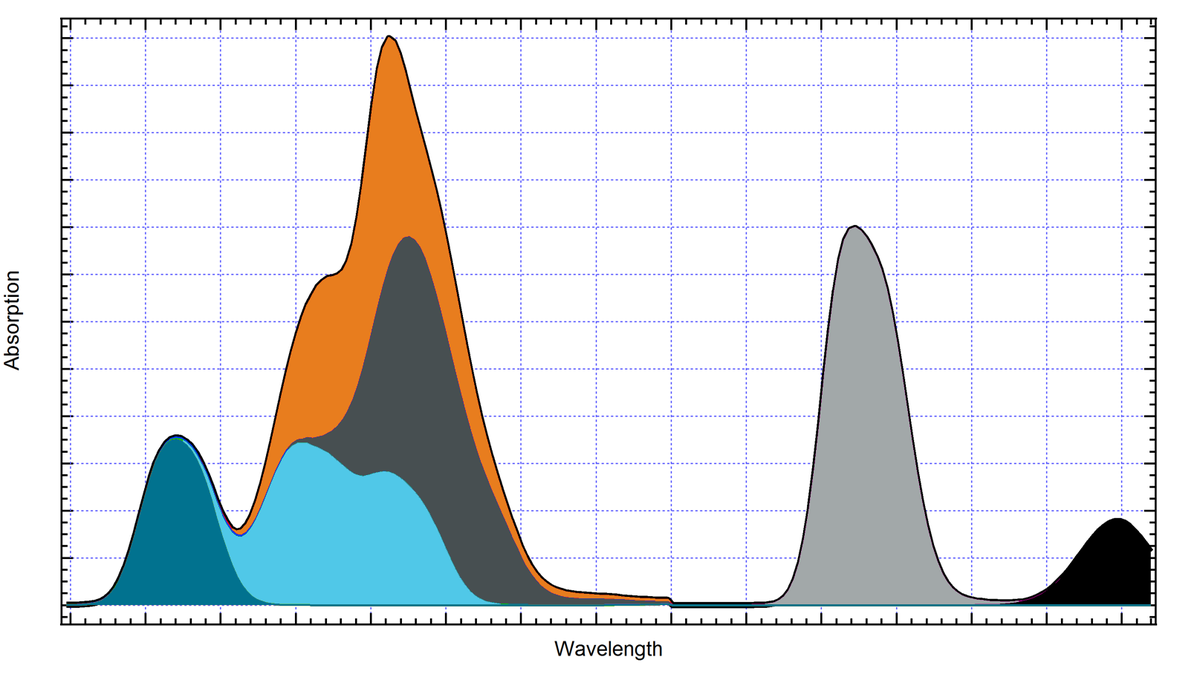

Para la medición de gas real, el monitor usa la tecnología infrarroja (IR) de detección de gas, donde los propios filtros IR sintonizables de Vaisala permiten una gama de exploración de IR más amplia, lo que ofrece una mejor selectividad de gas. La medición tiene integrada una referencia de vacío IR que se utiliza continuamente para eliminar cualquier mecanismo de desviación como la disminución de la intensidad de la fuente de luz.
Por todo esto somos capaces de lograr la mejor estabilidad a largo plazo y el mejor rendimiento de medición sin necesidad de servicio ni de mantenimiento.
La alta tasa de extracción de gas, el nuevo método de referencia de vacío IR y la calibración automática patentada llevan a resultados más fiables y a una excelente estabilidad a largo plazo.
Operación libre de mantenimiento gracias a un diseño robusto y a la estructura metálica hermética del sistema de manejo de gases y de aceite. Sin piezas móviles en el módulo IR de medición óptica. Sin bienes consumibles y sin cilindros de gas.

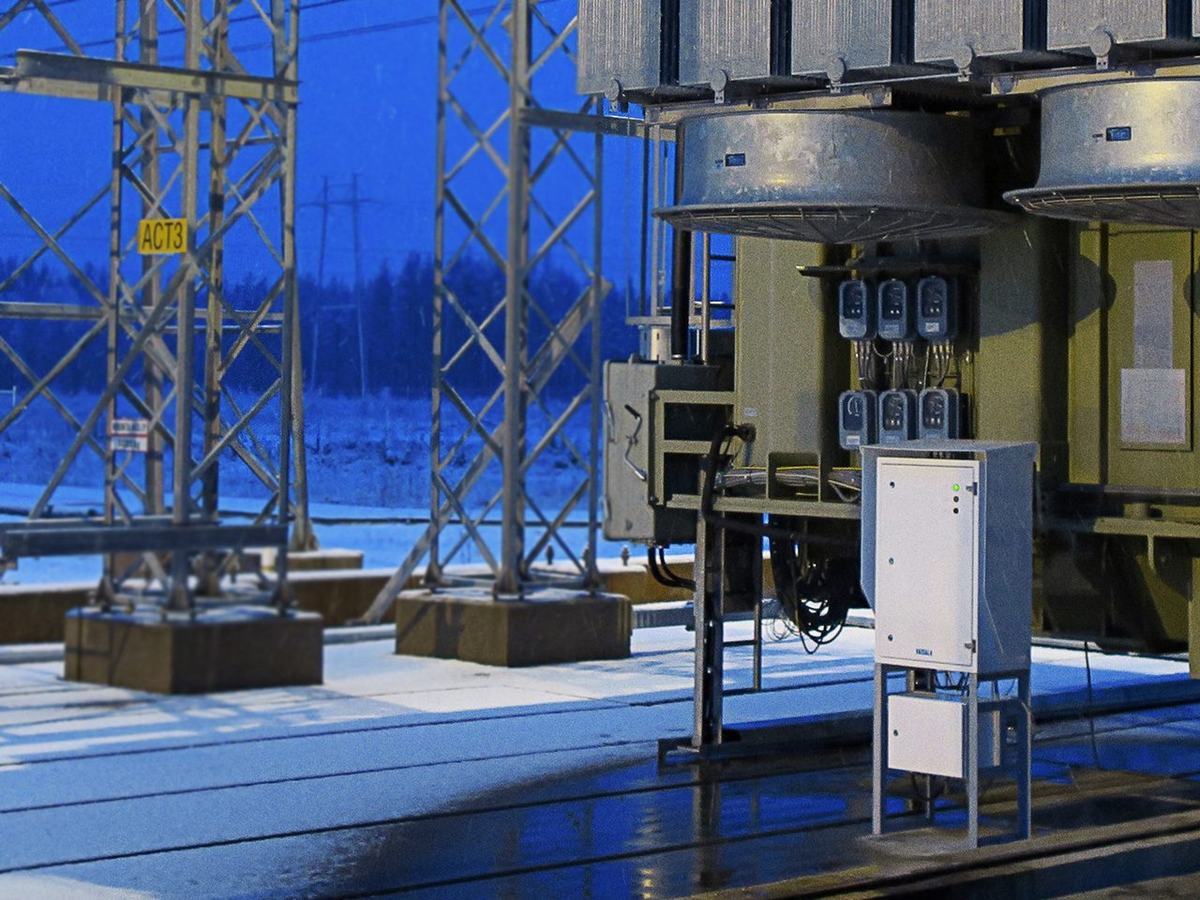

El monitoreo en línea con DGA provee la visión del estado de los transformadores en tiempo real. Permite que las acciones correctivas se tomen a tiempo.

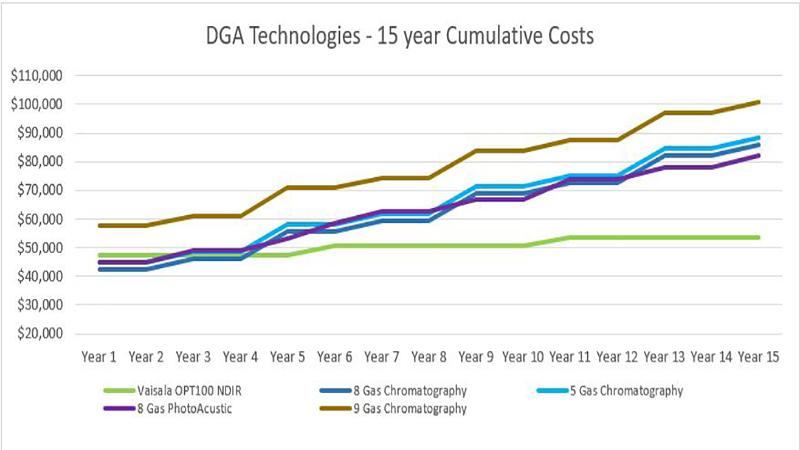

Obtenga monitoreo sin mantenimiento con el DGA Optimus™ de Vaisala, sin consumibles, sin componentes mecánicos ni necesidad de calibración. En comparación con los monitores DGA tradicionales, el Optimus ofrece monitoreo en tiempo real sin falsas alarmas, sin mantenimiento y sin costos adicionales de por vida.
Al proporcionar datos confiables de las tendencias, en tiempo real y sin falsas alarmas, los monitores DGA de Vaisala detectan problemas en la etapa evolutiva.
